LNG低溫儲罐是保障燃氣儲存、調峰保供、船舶動力供能的核心關鍵設備。伴隨儲罐大型化、超大型化發展趨勢，對制造用材的低溫適配性、結構穩定性與長效安全性提出了極高標準。由于LNG儲存溫度低至-162℃，常規碳鋼、不銹鋼易出現低溫脆斷，而鋁合金憑借優異的深冷韌性、可靠的焊接性能及優良耐腐蝕性，成為各類LNG儲罐的核心制造用材。5083、5052、5454等主流鋁鎂合金，經大量國內外重點項目驗證，廣泛應用于承壓壁板、頂板、底板、密封屏壁等核心結構。

一、常用牌號與供貨狀態

經行業長期工程沉淀，已形成標準化選材方案：

5083-H116/H321擁有ASME、EN雙重國際權威認證，是全球LNG工程應用最成熟、可靠性最高的低溫鋁材。

二、核心性能要求

LNG儲罐設計服役周期40-50年，用材須滿足五大強制驗收指標：

1. 低溫力學性能

-196℃下母材抗拉強度≥室溫值的90%，屈服強度≥室溫值的85%

焊縫及熱影響區Charpy V型缺口沖擊功≥27J(EN 13445、ASME VIII卷)

-196℃低溫拉伸延伸率≥10%

2. 低溫焊接性能

焊接接頭強度系數≥母材90%

焊縫-196℃低溫沖擊功≥27J，側向膨脹量≥0.38mm

熱裂紋敏感性低，焊后無需熱處理

配套焊絲：5083匹配ER5183.5052/5454匹配ER5356

3. 抗應力腐蝕與晶間腐蝕

ASTM G47 C環應力腐蝕試驗，3.5%NaCl溶液浸泡30天無開裂

ASTM G67晶間腐蝕試驗合格

4. 材料純凈度與氣密性

針孔度≤1級(GB/T 3246.2)

超聲波探傷EN 10160 S2級及以上，單點缺陷當量直徑≤3mm

氫氣含量≤0.15ml/100g Al

5. 表面質量

板面平整光潔，無裂紋、氣泡、分層、劃傷、腐蝕斑點等缺陷，適配異種焊接、精密卷圓等工藝。

三、應用部位與選材方案

四、適用場景

16萬m3-27萬m3超大型陸地LNG接收站全容儲罐

GTT技術陸地薄膜儲罐、遠洋LNG運輸船薄膜儲罐

城市燃氣配套中小型LNG調峰儲罐

船舶C型LNG燃料罐、低溫燃料艙

沿海LNG接收站全套低溫儲液配套設備

五、工程應用案例

案例一：16萬m3全容LNG接收站儲罐

國內重點清潔能源工程，設計溫度-162℃，設計壽命50年。1-3圈壁板采用5083-H321(25-40mm)，4-7圈采用5083-H116(12-20mm)，底板5083-O(12mm)，拱頂5083-H116(8mm)。逐張超聲波探傷，MIG自動焊+TIG手工焊組合工藝。焊接一次合格率97.8%，-196℃低溫沖擊功均值≥45J(遠超27J標準)，2021年投運至今運行平穩，橢圓度偏差≤3mm。

案例二：LNG船用C型燃料罐

大型LNG動力集裝箱船，2臺2000m3 C型燃料罐，設計溫度-163℃，需通過ABS船級社認證。內膽采用5083-H321(10-30mm)，防波板采用5052-H32(6mm)。1.43倍水壓試驗一次性合格，氦檢漏泄漏率≤1×10?? Pa·m3/s。

案例三：國內首座GTT薄膜罐次屏壁

GTT Mark III技術，不銹鋼主屏壁+鋁合金次屏壁雙層密封。次屏壁采用1.2mm 5083-O鋁箔卷材，連續搭接焊工藝。100%真空箱檢測+氦檢漏全部一次性達標，完全符合GTT技術認證要求。

關于我們

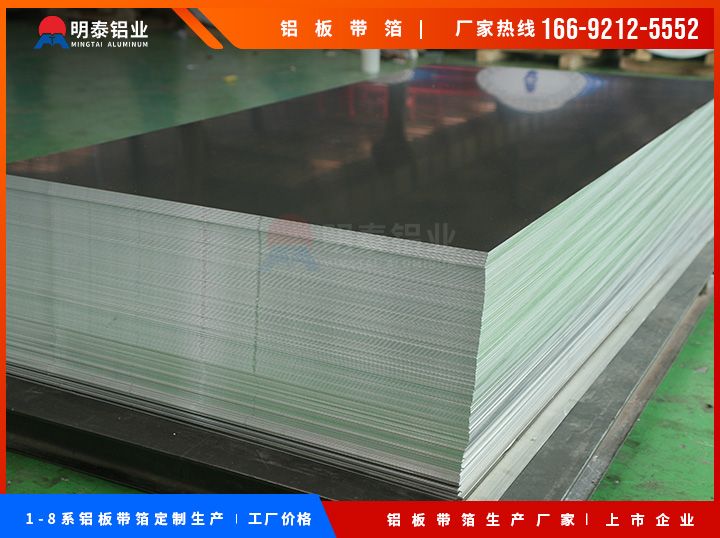

我司專注LNG低溫儲罐專用鋁合金板材配套供應，主營5083、5052、5454、6061全系列低溫鋁材，核心主打5083-H116/H321儲罐專用高強低溫鋁板。
